螺桿、螺母和螺紋

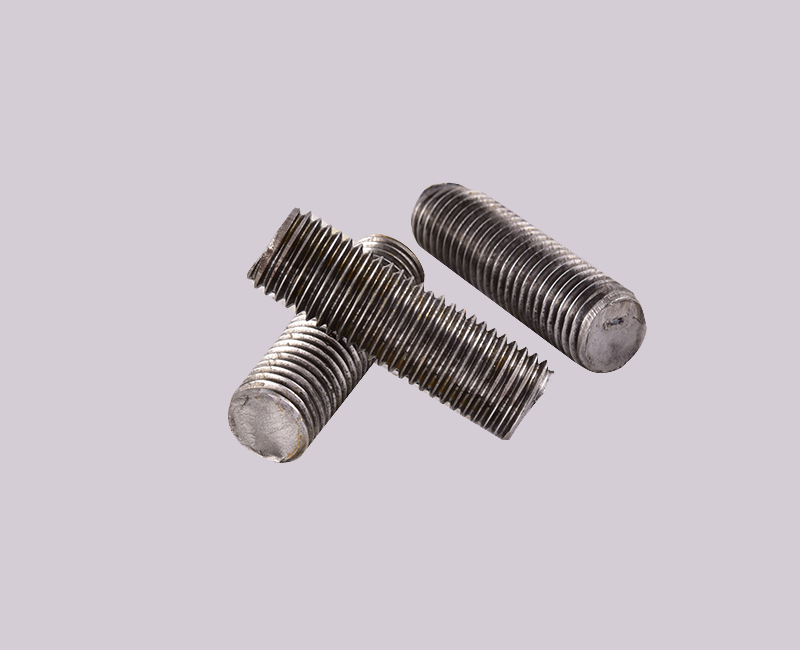

　　螺桿與螺母

　　螺桿與螺母通過旋轉相互配合，配合通過螺紋來實現，螺紋尺寸直接關系到產品的質量。

　　螺桿螺母配合過程

　　螺紋

　　螺紋尺寸定義

　　螺紋標準尺寸(表格單位：mm)：

　　螺母

　　螺母標準公差表(表格單位：mm)：

　　檢測方法

　　游標卡尺測量法

　　用游標卡尺測量，螺桿測螺紋大徑，螺母測螺紋小徑及外型尺寸，螺桿銹蝕的先要用鋼絲涮進行除銹，測完數據與標準尺寸進行對比。

　　螺紋大徑測量

　　螺紋小徑測量

　　螺母寬度測量

　　螺母厚度測量

　　牙距規測量法     山東地腳螺栓，山東異型螺栓，煙臺標準件廠家

　　用牙距規測量螺距，在用牙距規測量前，先要保證上步所測得的螺桿螺紋大徑已在允許偏差范圍，螺紋與牙距規貼合則判定合格。

　　通止規測量法

　　此種方法適合廠內檢測，用通規、止規測量可以精確判斷螺桿是否在公差范圍，只有通規(T)可以手動擰進,止規(Z)不超過三分之一螺紋手動擰入判定合格，否則不合格。

　　用通止規對螺母的測量可以精確判斷螺母是否在公差范圍，通端(T端)可以手動擰進整個螺母,止端(Z端)不能手動擰進被檢測螺母的三分之一螺紋，則判定合格，否則不合格。

　　當然抗拉測試也是非常重要的，這正真體現了螺栓的抗拉能力。
